儲置式太陽能熱水器: 可承壓.集熱.儲熱一體

可承壓/集熱儲熱一體/3D集熱式太陽能熱水器說明

中華民國新型專利: M436153　　
大陸實用新型專利: CN201220572831

臺灣位於北半球，傳統太陽能熱水器以23-30度傾角之2D平面集熱器朝向南方；但因日出東方日落西方，日照並非全天候位於正南方，故設計此可承壓/集熱/儲熱一體/360度集熱的太陽能熱水器，以改善傳統平板式、真空管、熱媒式太陽能熱水器缺點。說明：當日照偏東方時，太陽光將無法直接投射至面向南方的2D平面集熱器；但3D集熱式太陽能熱水器為東/西/南/北方均可集熱區，即使太陽光偏東方，同樣可直接投射至面向東方的集熱區。

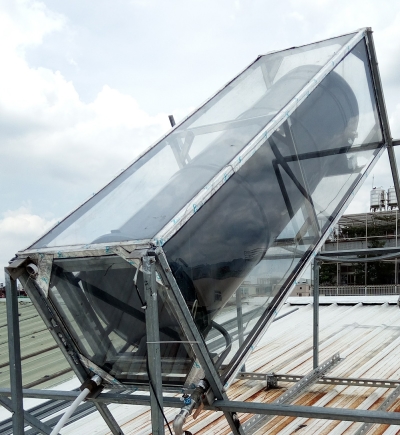

3D直熱式太陽能熱水器樣品實測照片

3D直熱式太陽能熱水器優點：
可承壓：儲水桶可承壓，不需熱水專用加壓馬達，不會有開放式儲水桶熱水/冷水壓差問題。　集熱儲熱一體：儲水桶外以選擇性吸收膜集熱，不需另裝配集熱板，可減少配管亦可降低成本。　 3D立體集熱：清晨有日照即可讓水溫升高，可直立式安裝較不占空間，迎風面小，架高支架的用料較少。　直熱式：日照直射儲水桶表面集熱，不需自然循環導管/配管，也不需熱媒間接傳導，可減少傳輸時的熱散失。只靠儲水桶表面集熱，沒有集熱板/集熱管就沒有集熱板導管水垢阻塞的問題。可使用平板集熱器約3mm厚的強化玻璃，避免真空集熱管之圓管玻璃易碎問題。　以空氣/氣體/真空做為隔熱保溫層，不需灌大量PU保溫隔熱，可依不同氣密製程設定不同產品價格帶。保溫能力：高度真空＞中低度真空＞空氣隔熱 ≒ 發泡PU隔熱
製程需求：
需能生產製造100-500公升承壓式儲水桶需能對儲水桶外表噴塗、電鍍、真空濺鍍選擇性吸收膜具不鏽鋼氬焊能力
